進料粒度:≤1300mm 處理能力:30-800t/h
適用物料:石灰石、煤矸石、白云石、頁巖土、麻古石、建筑垃圾等;
反擊式破碎機講解視頻
反擊式破碎機(簡稱反擊破)是紅星機器在吸收國內外先進技術,結合國內砂石行業具體工礦條件的基礎而研制的新一代反擊式碎石機,一般作為二級破碎設備,實現“多碎少磨”。
其可分為PF反擊式破碎機和HD德版反擊式破碎機等多種類型,加工成品石子粒形好、呈立方體,排料粒度可調節,成品規格多樣化,能處理各種中等硬度、軟物料(石灰石、煤矸石、混凝土等),廣泛應用于鐵路、高速公路、水泥、化工等行業。
反擊式破碎機適用物料圖

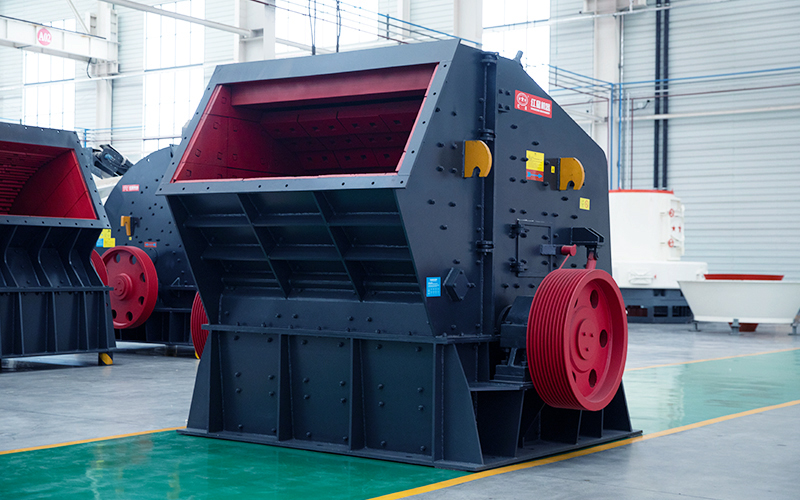

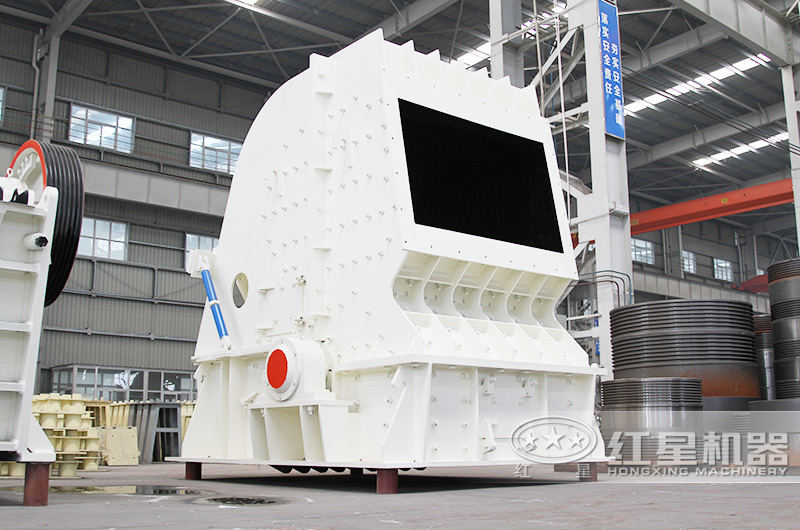

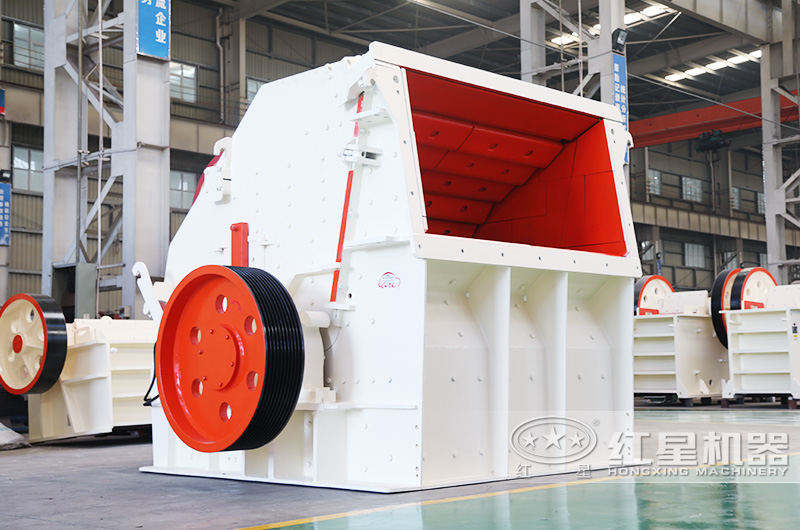

多角度大圖展示,領略反擊式碎石機外在之美
pf反擊式破碎機,時產30-800噸,進料粒度≤800mm
CI反擊式破碎機,時產80-2000噸,產量高,用于大規模石料生產廠
德版反擊式破碎機,時產90-670噸,進料粒度≤1300mm
這款反擊式碎石機結構主要由拉桿、前反擊架、后反擊架、反擊襯板、主軸、鎖緊塊、壓緊板、轉子架、板錘、反擊板、轉子等組成。

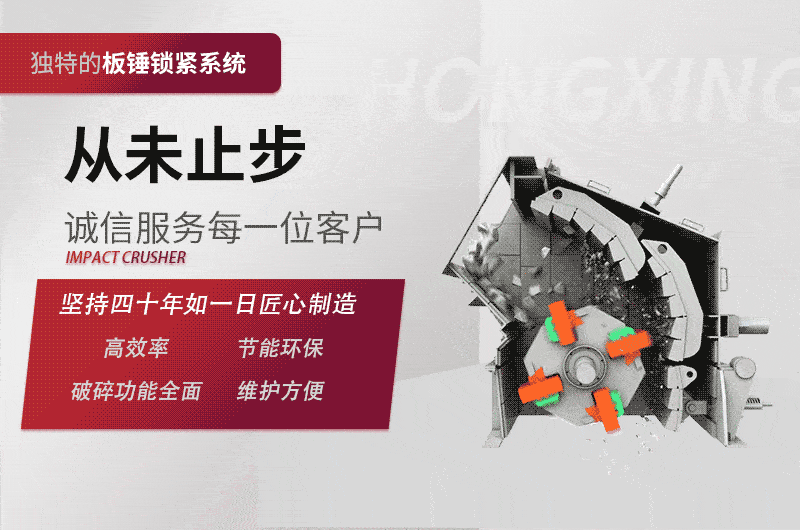

反擊式破碎機工作原理圖
反擊式碎石機是一種利用沖擊能來破碎物料的破碎機械,在電動機的帶動下,轉子高速旋轉,物料進入板錘作用區時,與轉子上的板錘撞擊破碎,后又被拋向反擊裝置上再次破碎,然后又從反擊襯板上彈回到板錘作用區重新破碎,此過程重復進行,物料由大到小進入一、二、三反擊腔重復進行破碎,直到物料被破碎至所需粒度,由出料口排出。調整反擊架與轉子之間的間隙可達到改變物料出料粒度和物料形狀的目的。
1、進料口大、破碎腔高、適應物料硬度高、塊度大、產品石粉少。
2、反擊板與板錘間隙能方便調節、有效控制出料粒度、顆粒形狀好。
3、反擊破設備結構緊湊、機器剛性強、轉子具有大的轉動慣量。
4、高鉻板錘、抗沖擊、抗磨損、沖擊力大。
5、反擊式破碎機設備無鍵連接、檢修方便、經濟可靠。
6、破碎功能全、生產效率高、機件磨耗小、綜合效益高。

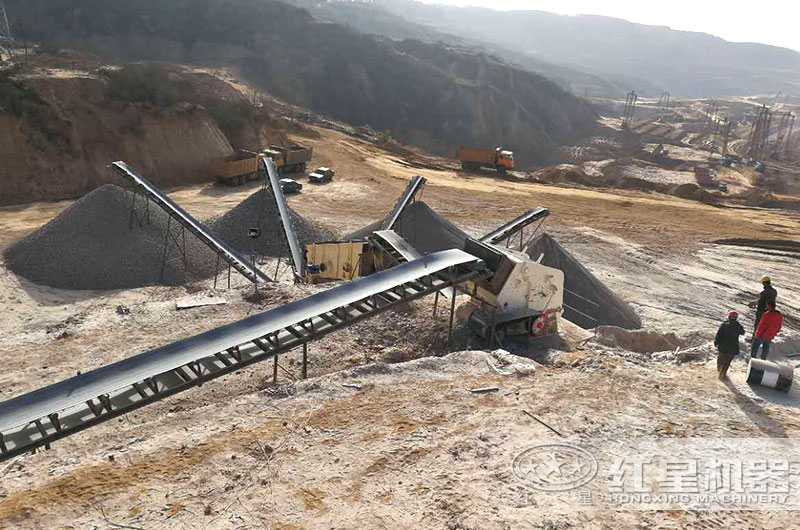

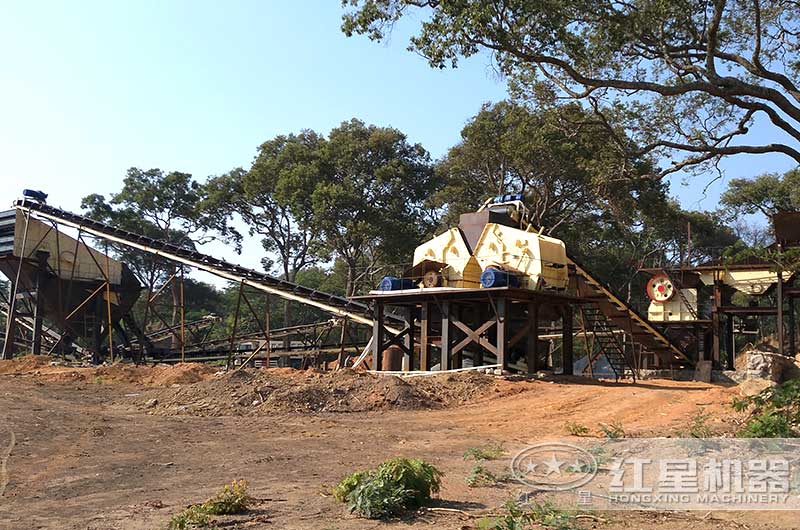

反擊式破碎機工作現場實拍圖
反擊式破碎機價格是多少?根據不同型號、產量,設備的價格區間不等,低產量的設備價格大概在幾萬到幾十萬之間,不過高產量、高標準的反擊式破碎機價格則在上百萬左右。
紅星反擊式破碎機生產廠家,是現貨直銷、發貨更及時,這就意味著您買設備要比中間商便宜許多,并且售后會(huì )更有保障些,具體反擊式破碎機價格多少,歡迎在線詢價了解,及更多相關資訊,有技術經理為您解答。

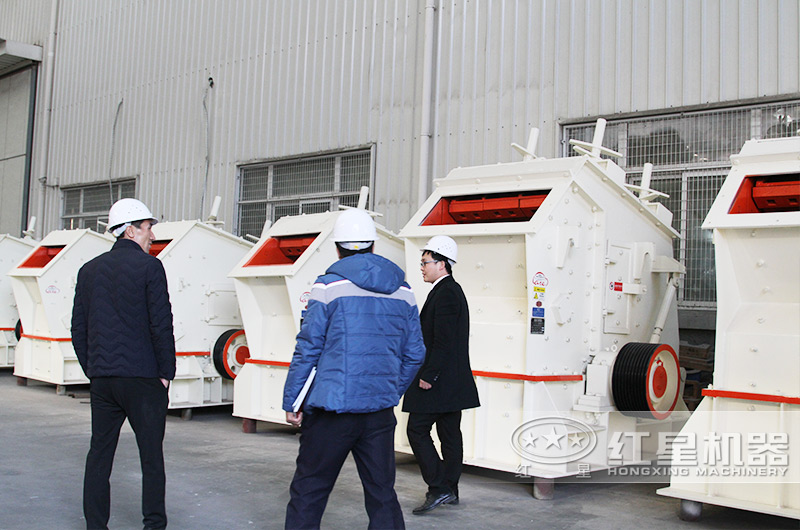

客戶來廠考察設備,有現貨提供
河南鄭州紅星礦山機械是一家大型反擊破生產廠家,專注于該設備的生產已有30余年,精良化的研發團隊,匯聚了德、美、意等國家的技術人才,打造高標準、高品質的反擊式破碎機,公司生產的反擊破具有壽命長,更耐用,操作簡單,成品粒度均勻且過粉現象少,能耗低等優點。
紅星廠家位于鄭州市高新技術產業區,是一家集科研、生產、銷售于一體的大型股份制企業,擁有三大生產車間,十幾項出廠檢測,質量更可靠,可以到廠實地考察,歡迎直接來電咨詢,馬上為您安排,并提供“EPC項目總包服務”。
高清現場視頻,一覽反擊破砂廠“英姿”
河北時產800噸石頭破碎生產線現場
破碎原料:青石頭
原料尺寸:≤600mm
成品規格:0-5-10-31.5mm
設備配置:顎式破碎機2臺,反擊式破碎機4臺,圓振動篩4臺,皮帶輸送機若干。
生產線特點:大型化石子破碎生產線,作業效能高、操作智能、設計緊湊、出料均勻,符合用戶需求。
山東客戶反擊式破碎機生產現場圖片

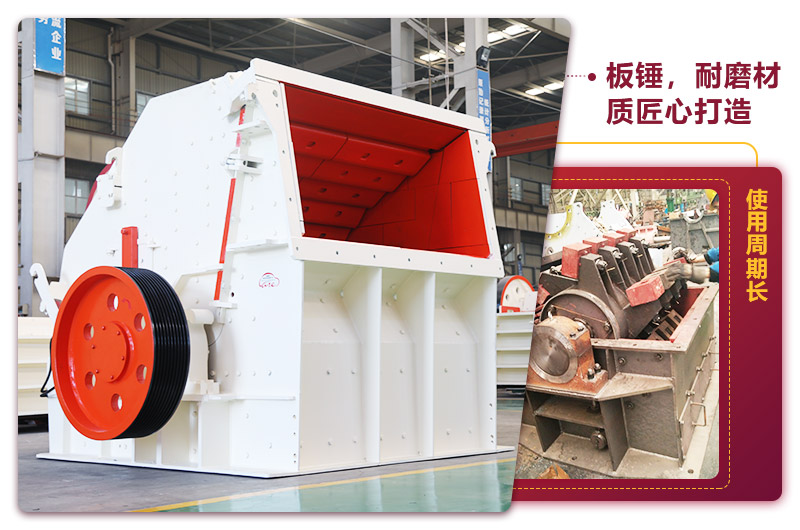

反擊破板錘,耐磨材質打造,使用周期長
反擊式破碎機的板錘質量直接影響了其使用壽命,為了提高反擊式破碎機的使用壽命,紅星機器對板錘進行了一些改進,如將板錘背部設計成槽形;將工作面改成連續平面;減少了螺栓同物料的直接接觸等,通過這些改進大大改善了反擊式破碎機板錘的質量,同時延長了板錘的使用壽命,使得設備的生產效率明顯提高。
擴展資料:其他易損件介紹
名稱 | 材料 | 使用壽命/月 |
---|---|---|
襯板 | 高錳鋼、高錳鉻 | 12 |
轉子 | 鑄鋼、合金鋼 | - |
反擊板 | 高錳鋼 | 12-24 |
錘頭 | 高錳鋼 | 6-12 |
板錘 | 高鉻鑄鐵、高錳鋼 | - |
主軸 | 碳素鋼和合金鋼 | - |

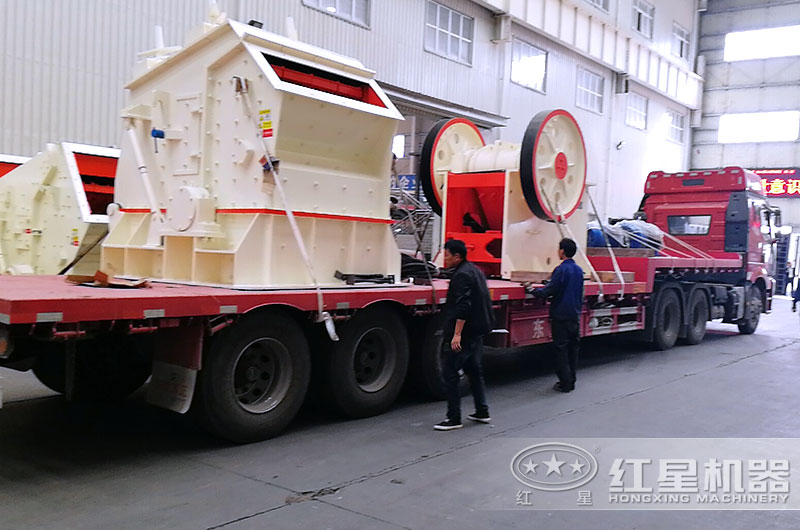

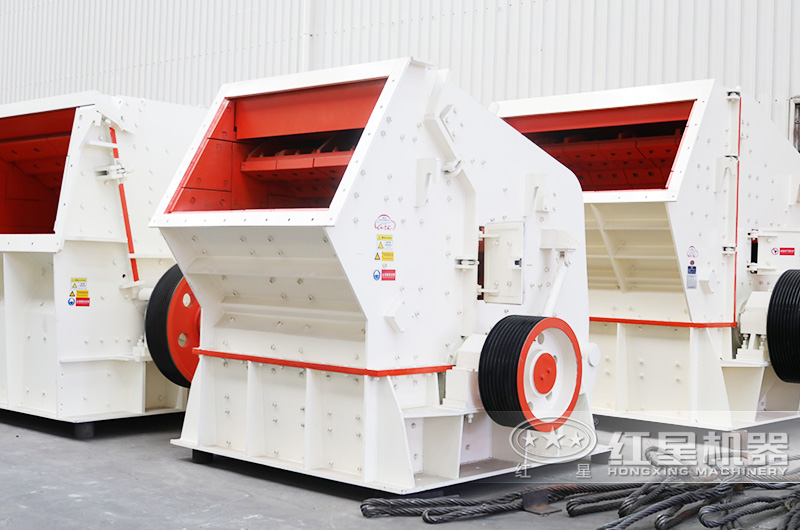

反擊式破碎機設備現貨直發
反擊式破碎機
型號 | 規格 (mm) |
進料口尺寸 (mm) |
最大進料粒度 (mm) |
處理能力 (t/h) |
電機功率 (kw) |
外形尺寸 (長×寬×高) (mm) |
PF-1007 | Φ1000×700 | 400×730 | 300 | 30-70 | 4P 37-45 | 2330×1660×2300 |
PF-1010 | Φ1000×1050 | 400×1080 | 350 | 50-90 | 4P 45-55 | 2370×1700×2390 |
PF-1210 | Φ1250×1050 | 400×1080 | 350 | 70-130 | 6P 110 | 2680×2160×2800 |
PF-1214 | Φ1250×1400 | 400×1430 | 350 | 80-180 | 6P 132 | 2650×2460×2800 |
PF-1315 | Φ1320×1500 | 860×1520 | 500 | 100-280 | 6P 200 | 3180×2720×3120 |
PF-1320 | Φ1300×2000 | 993×2000 | 500 | 140-380 | 6P 250 | 3220×3100×3120 |
PF-1520 | Φ1500×2000 | 830×2040 | 700 | 200-550 | 4P 315-400 | 3959×3564×3330 |
PF-1820 | Φ1800×2000 | 1260×2040 | 800 | 300-800 | 6P 630-710 | 4400×3866×4009 |
HD德版反擊式破碎機
型號 | 轉子尺寸 | 最大進料粒度 | 處理能力(t/h) | 電機功率 | 外形尺寸(長×寬×高)(mm) | 重量 | |
-150MPa | -350MPa | ||||||
HD1110 | Φ1040×1000 | 400 | 200 | 90~190 | 4P 90-132 | 3000×2360×2385 | 15875 |
HD1315 | Φ1300×1500 | 700 | 300 | 180~280 | 4P 200-270 | 3735×3156×3055 | 29600 |
HD1520 | Φ1500×2000 | 1000 | 400 | 350~500 | 4P 400-500 | 4310×3330×3660 | 42000 |
HD1625 | Φ1650×2500 | 1300 | 500 | 500~670 | 4P 500-670 | 5540×4330×4600 | 66000 |
大家都在問 共有 8 個咨詢 查看全部咨詢
張先生:請問反擊式破碎機采用什么樣的潤滑油比較合適?
答 紅星反擊式破碎機選用潤滑油,應根據具體的生產條件,根據破碎機機器使用地點,氣溫等條件來決定,一般可采用鈣-鈉基潤滑油。
席先生:反擊破碎機的板錘使用周期是多久?一般多長時間更換一次?
答 您好,反擊式破碎機的板錘是其結構組成的核心部件之一,同時也是較易損部分,在長期的礦石撞擊過程中,會(huì )造成其磨損加重,一般情況下,幾個月就要重新更換一次,不過由于我廠的板錘制造選用材質更優良,因此使用期限、壽命會(huì )延長1.5倍,更換時間會(huì )隨之延長。
答 反擊式破碎機可承受破碎物料的抗壓強度≤350MPa,一般鵝卵石、煤矸石、石英石、玄武巖、花崗巖、鐵礦石等石料均可達到良好 破碎效果;同時青石的硬度在2.6左右,完全在反擊破的破碎能力范圍內,且破碎效果佳。
鄭先生:想買一臺破碎鵝卵石的1010反擊破,什么價位?廠家給送貨嗎?
答 1010反擊破,就是PF-1010反擊式破碎機,從鵝卵石硬度,以及設備自身破碎能力來看,用該設備來破碎是恰到好處的,節省成本,且工作。該設備的機體重量15t,進料口尺寸為400x1080mm,允許的鵝卵石進料粒度≤350mm,配用電機功率4P 37-45Kw,每小時處理能力則在30-70t/h。
