產品規格：Φ1.2×8.0m-Φ3.6×28m
處理能力：1.9-76.0t/h
適用物料：各種煤炭、煤矸石、河沙、機制砂等原料干燥脫水處理。
免費到廠參觀，全程教學式協助辦廠
免費獲取報價 預約考察熱線：0371-67772626
烘干窯主要應用于礦渣、粘土、石灰石等物料的烘干，主要用于水泥、化工、冶金、建材等行業。具有烘干能力大，運轉平衡，能耗低，操作方便，產量高等優點。烘干窯生產過程中窯體反應溫度較高，因此窯體溫度等過程參數采集與監測控制是保證焙燒質量的重要環節。

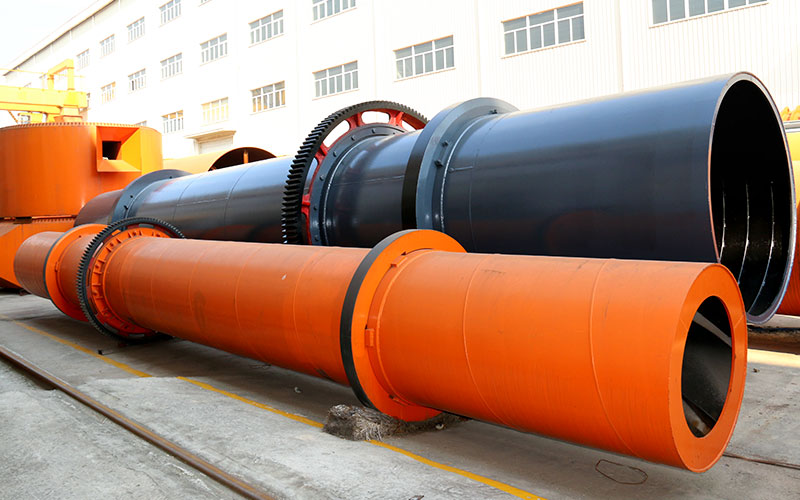

烘干窯
.jpg "烘干窯廠家")

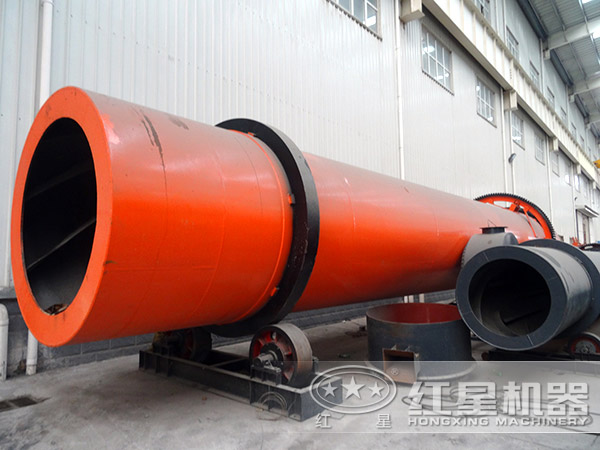

烘干窯廠家

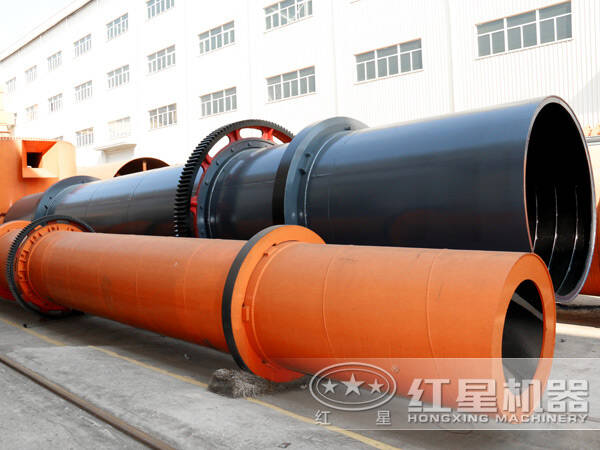

烘干窯生產廠家車間

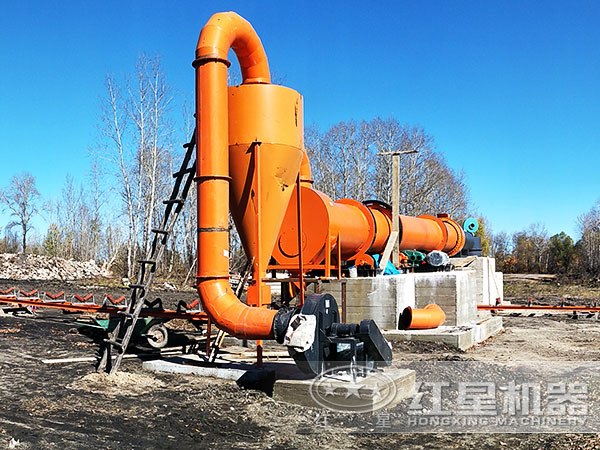

俄羅斯烘干窯案例現場1

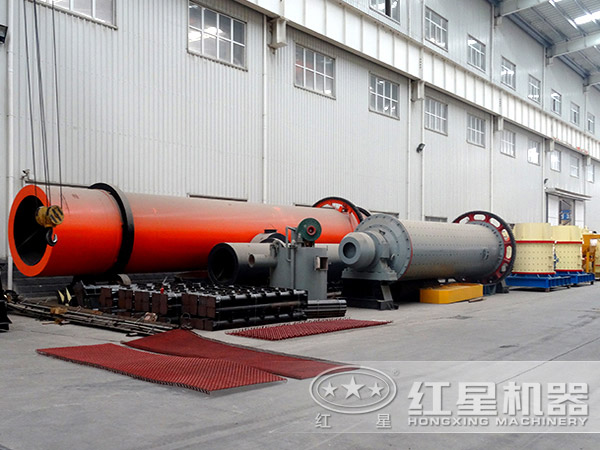

俄羅斯烘干窯案例現場2
烘干窯主要由烘干爐主體、烘干房、熱風蒸汽輸送管道、回收管道、閘閥及溫濕度儀表等組成。RHM烘干爐主體主要由爐門及爐膛、熱能交換系統、蒸汽發生裝置、助燃裝置、清灰口、風機、煙囪等部分構成。
烘干窯工作原理
烘干窯內采用通風循環較優的橫向循環型。利用熱風爐產生熱量后輸入至烘干室頂部，由烘干室內的循環風機進行橫向循環，散熱均勻、迅速，余熱被烘干爐的回風管道循環吸回，再次被送入熱風爐熱交換器內進行熱交換，交換后的熱風又被風機送入烘干窯頂部被循環風機再次對木材進行加熱，如此反復循環。整套熱風循環系統由送風和循環于一體的效能高主風機和烘干窯內循環風機組成，節省了運行成本和運行費用；烘干窯頂部熱風回收循環舉措，
可以吸回70℃左右的余熱熱風，也節省了從環境溫度加熱到窯內所需溫度的時間，從而達到較高的熱效率和木材烘干的均勻度達到一致。
1、采用土建型或全鋁型端風機布置；
2、換熱器采用不銹鋼或碳鋼材料；
3、采用全自動或半自動控制系統；
4、效能高的除塵（煙）系統。
| 規格 （直徑×長度） |
筒體容積 （m³） |
生產能力 （t/h） |
安裝斜度 （%） |
最高進氣溫度 （℃） |
主電動機 （kw） |
總重量 （t） |
| Φ1.2×8.0 | 9.0 | 1.9-2.4 | 3-5 | 700-800 | 7.5 | 9 |
| Φ1.2×10 | 11.3 | 2.4-3.0 | 3-5 | 700-800 | 7.5 | 11 |
| Φ1.5×12 | 21.2 | 4.5-5.7 | 3-5 | 700-800 | 15 | 18.5 |
| Φ1.5×14 | 24.7 | 5.3-6.6 | 3-5 | 700-800 | 15 | 19.7 |
| Φ1.5×15 | 26.5 | 5.7-7.1 | 3-5 | 700-800 | 15 | 20.5 |
| Φ1.8×12 | 30.5 | 6.5-8.1 | 3-5 | 700-800 | 18.5 | 21.5 |
| Φ1.8×14 | 35.6 | 7.6-9.5 | 3-5 | 700-800 | 18.5 | 23 |
| Φ2.2×12 | 45.6 | 9.7-12.2 | 3-5 | 700-800 | 22 | 33.5 |
| Φ2.2×14 | 53.2 | 11.4-14.2 | 3-5 | 700-800 | 22 | 36 |
| Φ2.2×16 | 60.8 | 13.0-16.2 | 3-5 | 700-800 | 22 | 38 |
| Φ2.4×14 | 63.3 | 13.5-16.9 | 3-5 | 700-800 | 37 | 45 |
| Φ2.4×18 | 81.4 | 17.4-21.7 | 3-5 | 700-800 | 37 | 49 |
| Φ2.4×20 | 90.4 | 19.3-24.1 | 3-5 | 700-800 | 45 | 54 |
| Φ2.4×22 | 99.5 | 21.2-26.5 | 3-5 | 700-800 | 45 | 58 |
| Φ2.6×24 | 127.4 | 27.2-34.0 | 3-5 | 700-800 | 55 | 73 |
| Φ3.0×20 | 141.3 | 30.1-37.7 | 3-5 | 700-800 | 75 | 85 |
| Φ3.0×25 | 176.6 | 37.7-47.1 | 3-5 | 700-800 | 75 | 95 |
| Φ3.2×25 | 201 | 42.9-53.6 | 3-5 | 700-800 | 90 | 110 |
| Φ3.6×28 | 285 | 60.8-76.0 | 3-5 | 700-800 | 160 | 135 |
間接傳熱烘干機
| 筒徑×筒長 項目 | 外筒內徑 | 內筒內徑 | 筒體長度 | 筒體容積（m³） | 筒體斜度 | 揚料板型式 | 最高進氣溫度（℃） | 外形尺寸 |
| Φ1.5×15m | 1500 | 500 | 15 | 20.27 | 3-5% | 升舉式 | 850 | 16.2×2.7×2.7 |
| Φ1.5×17m | 17 | 22.97 | 18.2×2.7×2.7 | |||||
| Φ1.5×19m | 19 | 25.68 | 20.0×2.9×2.9 | |||||
| Φ1.8×21m | 1800 | 650 | 21 | 35.91 | 3-5% | 升舉式 | 850 | 22.5×2.7×2.7 |
| Φ1.8×23m | 23 | 39.33 | 24.5×2.9×2.9 | |||||
| Φ1.8×25m | 25 | 42.75 | 26.5×2.9×2.9 | |||||
| Φ2.2×21m | 2200 | 800 | 21 | 58.10 | 3-5% | 升舉式 | 850 | ---- |
| Φ2.2×23m | 23 | 63.61 | ||||||
| Φ2.2×25m | 25 | 69.15 |
紅星機器是國內小有名氣的烘干窯生產廠家，位于河南省鄭州市，其烘干窯價格合理，質量過硬，性能優越，歡迎訂購！
