進料粒度：120-1500mm
生產能力：1-2200t/h
適用物料：河卵石、花崗巖、玄武巖、鐵礦石、石灰石、石英石、煤矸石、建筑垃圾等
免費到廠參觀，全程教學式協助辦廠
免費獲取報價 預約考察熱線：0371-67772626
簡擺鄂式破碎機簡要介紹
鄂式破碎機作為一種傳統的破碎設備，由于其具有結構簡單、工作可靠、制造容易、維修方便、適應性好等優點，主要用于抗壓強度不超過320兆帕的各種物料的中碎、粗碎作業，部分型號還可用于細碎作業。鄂式破碎機按照活動鄂板的擺動方式不同，可以分為簡單擺動式鄂式破碎機(簡擺鄂式破碎機)，復雜擺動式鄂式破碎機(復擺鄂式破碎機)和綜合擺動式鄂式破碎機三種。
簡擺鄂式破碎機有定鄂和動鄂，定鄂固定在機架的前壁上，動鄂則懸掛在心軸上。由偏心軸帶動連桿和推力板，從而推動懸掛軸上的動鄂做往復運動。動鄂上各點均以懸掛軸為中心，單純做圓弧擺動。由于運動軌跡比較簡單，所以稱簡單擺動鄂式破碎機，簡稱簡擺鄂式破碎機。

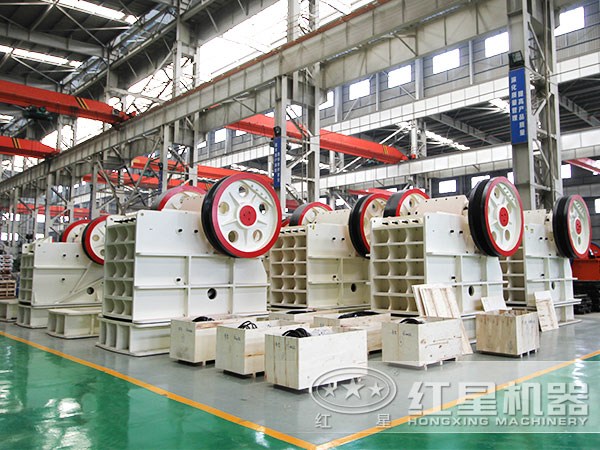

簡擺鄂式破碎機成品圖

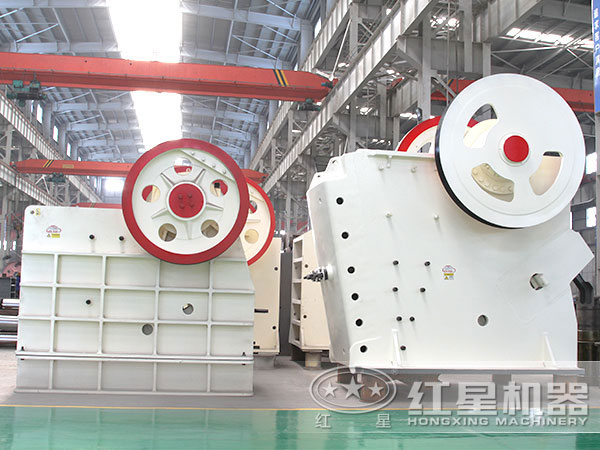

小型號簡擺鄂式破碎機
簡擺鄂式破碎機生產廠家圖
河北石頭破碎加工現場
物料：長石
進料粒度：≤700mm
成品：0-5機制砂，10-15mm，15-30mm碎石
用途：當地公路、建筑等應用。
特點：布局合理緊湊，占地面積小，生產線環保，投資小、收益高。
簡擺鄂式破碎機結構設計更為簡單，且由紅星機器廠家設計生產，價格相對經濟實惠，每一位用戶，廠家都會(huì )為您安排一對一的銷售指導經理，為您推薦更適合的設備型號，保證選型到位，價格優惠。具體設備報價咨詢，歡迎隨時
免費在線咨詢。

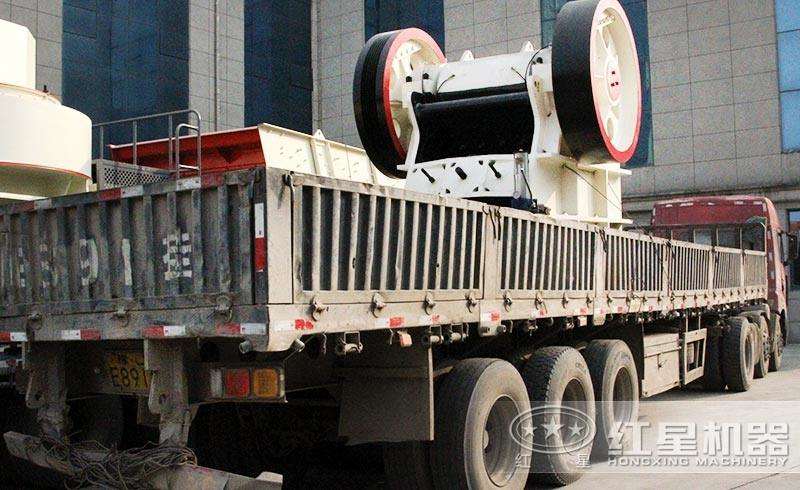

簡擺顎式破碎機價格實惠，待發貨山東

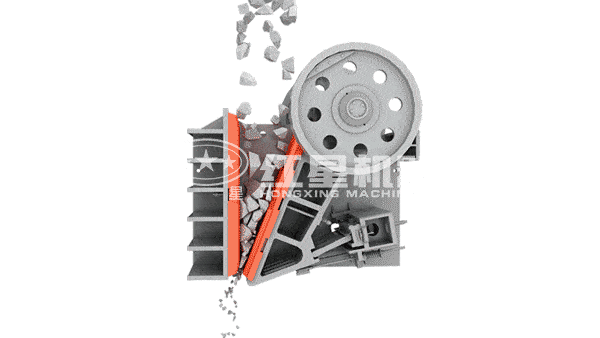

簡擺鄂式破碎機原理圖
動鄂懸掛在心軸上，可作左右擺動，偏心軸旋轉時，連桿做上下往復運動，帶動兩塊推力板也做往復運動，從而推動動鄂做左右往復運動，實現破碎和卸料。此種破碎機采用曲柄雙連桿機構，盡管動鄂上受有很大地破碎反力，而其偏心軸和連桿卻受力不大，所以工業上多制成大型機和中型機，用來破碎堅硬地物料。此外，這種破碎機工作時，動鄂上每點地運動軌跡都是以心軸為中心地圓弧，圓弧半徑等于該點至軸心地距離，上端圓弧小，下端圓弧大，破碎效率比較低。
簡單擺動鄂式破碎機，因動鄂式懸掛在支撐軸上，所以動鄂做往復運動時，動鄂上各點的運動軌跡都是圓弧形，而且水平行程上小下大。由于落入破碎腔的礦石，其上部均為大礦石，因此往往達不到礦石破碎所必須的壓縮量，故上部的礦石，需要反復壓碎多次，才能破碎。破碎負荷大都集中在破碎腔的下部，整個鄂板沒有均勻工作，從而降低了破碎機的生產能力，同時這個破碎機的垂直行程小，磨剝作用小，排礦速度慢。但鄂板的磨損較輕，產品過粉碎少。
簡擺鄂式破碎機在破碎礦石時，其破碎礦石的反作用力主要作用在動鄂懸掛軸上，因而破碎機主要零件受力較為合理，所以它一般做成大、中型的。
| 型號 | 進料口尺寸 (mm） | 最大進料粒度 (mm) | 排料口調整范圍 (mm) | 處理能力(t/h) | 偏心軸轉速(r/min) | 電機功率 (kw) | 外形尺寸 （長×寬×高） (mm) |
| PE 150×250 | 150×250 | 125 | 10-40 | 1-3 | 268 | 4P 5.5 | 760×700×860 |
| PE 200×300 | 200×300 | 180 | 15-50 | 2-6 | 260 | 4P 7.5 | 915×780×990 |
| PE 200×350 | 200×350 | 180 | 18-60 | 3-10 | 276 | 4P 11 | 1000×914×1112 |
| PE 250×400 | 250×400 | 210 | 20-70 | 5-21 | 300 | 6P 15 | 1100×1032×1285 |
| PE 400×600 | 400×600 | 340 | 40-100 | 16-64 | 270 | 6P 30 | 1623×1736×1615 |
| PE 500×750 | 500×750 | 425 | 50-100 | 40-110 | 268 | 6P 55 | 1920×1850×1920 |
| PE 600×750 | 600×750 | 500 | 150-200 | 80-240 | 268 | 6P 55 | 2020×1850×1920 |
| PE 600×900 | 600×900 | 500 | 65-160 | 50-160 | 254 | 6P 55 | 2530×1900×2340 |
| PE 750×1060 | 750×1060 | 630 | 80-180 | 110-320 | 245 | 8P 110 | 2680×2380×2785 |
| PE 900×1200 | 900×1200 | 750 | 100-200 | 220-380 | 208 | 8P 110 | 3470×2876×3330 |
| PE 1200×1500 | 1200×1500 | 1020 | 150-350 | 400-1000 | 180 | 8P 160-245 | 4850×3220×3680 |
| PE 1500×1800 | 1500×1800 | 1200 | 220-350 | 500-1200 | 180 | 8P 280-380 | 5160×3660×4248 |
| PEX 150×750 | 150×750 | 120 | 18-48 | 8-25 | 320 | 4P 15 | 1170×1575×1030 |
| PEX 250×750 | 250×750 | 210 | 25-60 | 13-35 | 320 | 6P 22 | 1550×1730×1470 |
| PEX 250×1000 | 250×1000 | 210 | 25-60 | 16-52 | 330 | 6P 30 | 1580×2006×1390 |
| PEX 250×1200 | 250×1200 | 210 | 25-60 | 20-61 | 330 | 6P 37 | 1780×2214×1430 |
| PEX 300×1300 | 300×1300 | 250 | 20-90 | 16-105 | 300 | 6P 55 | 2210×2320×1723 |
注：產量根據不同物料，進料粒度等因素其結果將有所不同
紅星機器是河南鄭州簡擺鄂式破碎機生產廠家較為知名的，生產的簡擺鄂式破碎機價格公平合理，歡迎點擊咨詢，本月詢價還可享受優惠！
