出料尺寸：3-60mm
生產能力：12-700t/h
應用范圍：青石破碎加工，廣泛應用于砂石料場、混凝土制砂、干粉砂漿、機制砂、電廠脫硫等領域
免費到廠參觀，全程教學式協助辦廠
免費獲取報價 預約考察熱線：0371-67772626
青石是地殼上分布廣泛的白色或灰色沉積巖，是大自然中常見的巖石。由于青石具有耐磨、耐風化、自然儲量大、環保等優勢，被廣泛應用于建筑建材等領域，是目前建筑行業理想的材料之一。
我國青石資源豐富，具有很好的開發利用價值，青石破碎常選用青石圓錐破碎機，由紅星機器專業技術人員研制的青石圓錐破碎機更具針對性破碎效果，青石中細碎破碎效果好，高產、效能高、節能、環保，下面紅星機器為您簡要介紹這款青石圓錐破碎機。
.jpg "青石單缸圓錐破碎機")

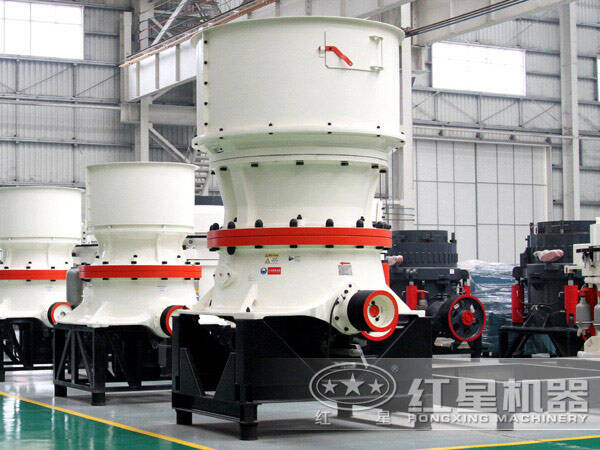

青石單缸圓錐破碎機
(1).jpg "青石多缸液壓圓錐破碎機")

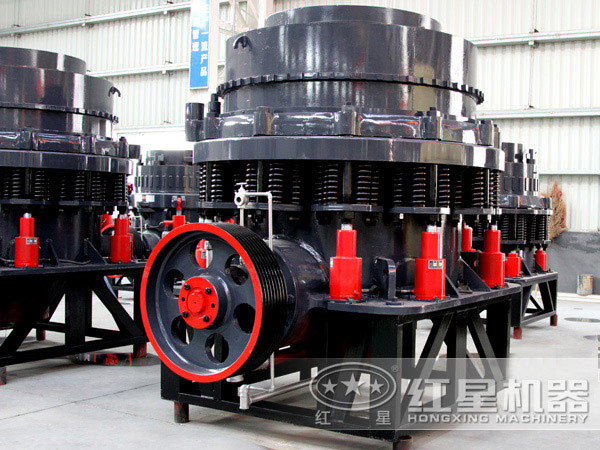

青石多缸液壓圓錐破碎機
.jpg "青石彈簧、液壓圓錐破碎機")

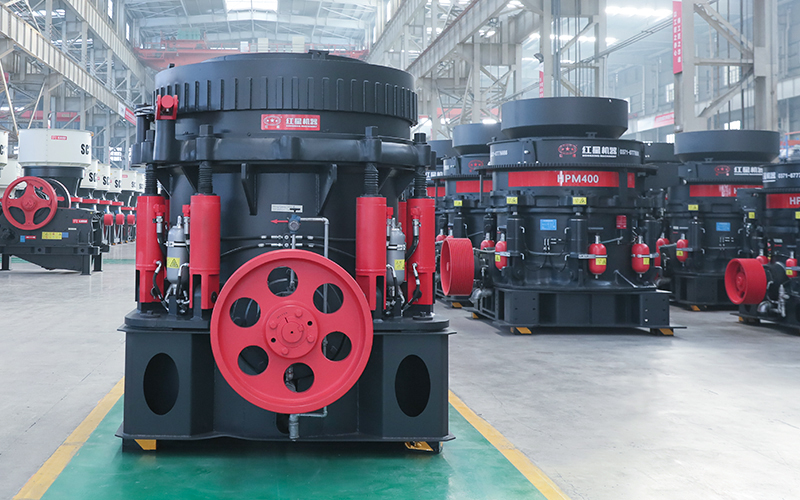

青石彈簧、液壓圓錐破碎機

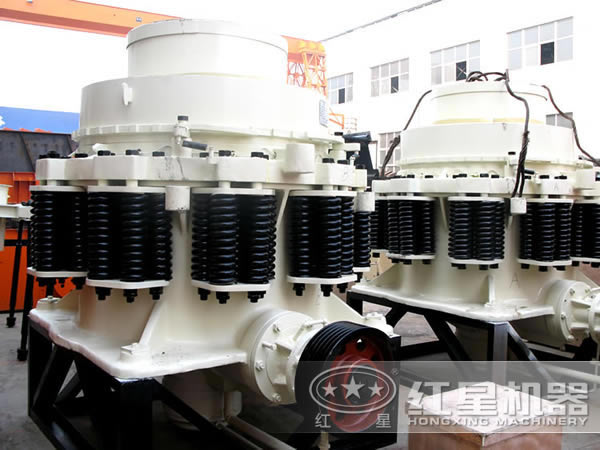

青石彈簧圓錐破碎機
由定錐和動錐所組成的青石圓錐破碎機在工作時，電動機發電驅動水平軸進行旋轉，并帶動偏心軸運動，進而使動錐作圓錐形旋轉運動。在這一運動過程中，動錐會(huì )不間斷的接近或遠離定錐，從而使圓錐破內腔中的青石受到?jīng)_擊與擠壓而產生破碎。然后通過傳動裝置將破碎后的青石傳送至破碎腔中向下排出。與此同時，圓錐破偏心軸套會(huì )帶動動錐下方的下腔套運動，而固定在主軸上的上腔會(huì )隨著下腔的運動而運動，進而帶動主軸轉動，主軸轉動又會(huì )進一步使偏心套轉動。這一環節動錐既作自轉運動又作圍繞破碎機中線旋轉運動。運動形成的球面中心是整個破碎機中線與破碎錐軸線的交點，而兩者之間的夾角即為進動角，這說明動錐運動可以視為定點旋轉運動，即破碎腔內的青石在軋臼壁不斷的擠壓作用下而被破碎。

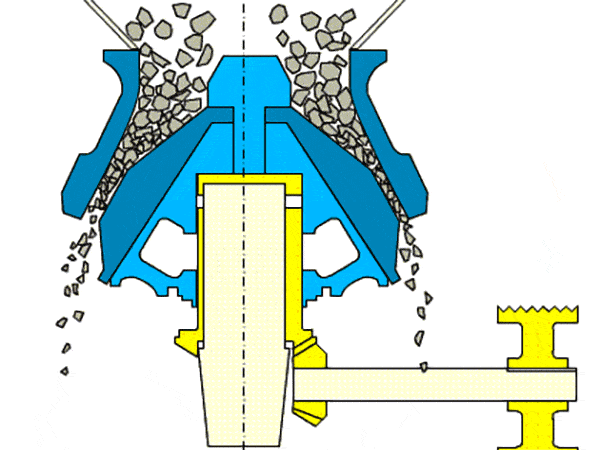

青石圓錐破碎機工作原理圖
通常青石圓錐破碎機主要由機架、動錐、偏心軸、軸承等構件組成。

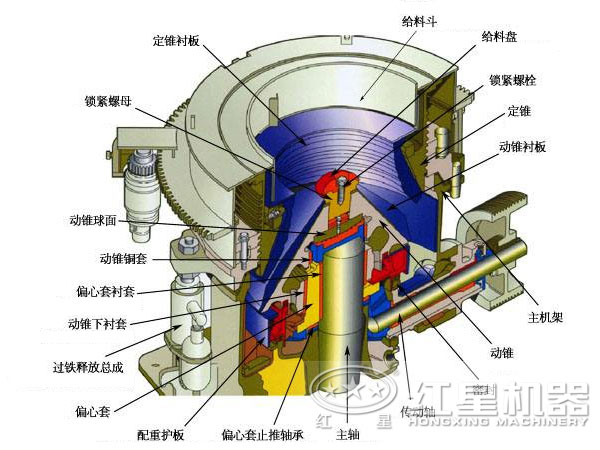

青石圓錐破碎機結構圖
1、結構簡單，操作維護檢修方便。該設備吸取了傳統圓錐破碎機的優點，摒棄了不足；采用堅固的閉合封閉結構，移動部件少，抗沖擊和抗波動能力強。
2、橫梁座孔內無自由運動的錐形套，而是安裝一個固定不動的鑄鐵套，內孔形狀呈上下兩錐面。
3、動錐排礦口的調整不需人工檢側，只操縱升降按鈕，觀察數字顯示器即可。這既便于運行操作，同時又能顯示動錐襯套和襯板在生產期間的磨損量，為更換磨損件提前提供信息。
4、偏心套的安裝是從機座的底部向上裝配，大齒輪的底平面支撐旋轉。在機座的中孔和偏心軸的內孔各安裝一銅套，解決了在生產運行中巴氏合金經常破裂需修補加工的難題。
5、將稀油站、液壓站設計為一整體，結構緊湊，運行直觀，稀油站在供油管道上井設有油流計，監視供油量變化。
6、青石圓錐破碎機的處理量大，生產過程中礦料均勻地布滿整個破碎腔，使礦料受到擠壓、碰撞、沖擊等作用實現“層壓破碎”，減少了動、定錐等部件的磨損，延長了襯板的使用壽命。
7、自動控制程度高，減輕了工作人員的勞動強度，提高了設備的運轉率。
8、安裝的油箱儀表檢測系統能夠實現溫度、過鐵過載、油流等的全面監測，能有效避免主機發生重大安全事故。
9、青石圓錐破碎機采用新型減震設計，使得工作噪音大大降低，對周?chē)h(huán)境和職工健康危害減小。

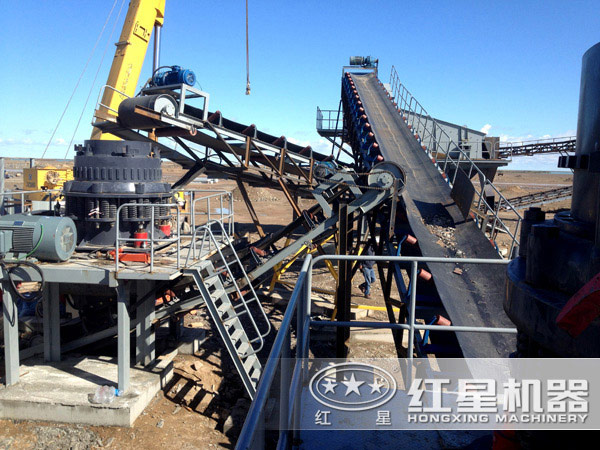

河北青石圓錐破碎機工作現場
| 規格 | 型號 | 破碎錐大端直徑 (mm) |
最大給料尺寸 (mm) |
排料口寬度 (mm) |
處理能力 (t/h) |
電動機功率 (kw) |
總重量 | 外形尺寸（長×寬×高） （mm） |
| Φ600 | PYB600 | 600 | 65 | 12-25 | 40 | 8P 30 | 5 | 2234×1370×1675 |
| PYD600 | 35 | 3-13 | 12-23 | 5.5 | 2234×1370×1675 | |||
| Φ900 | PYB900 | 900 | 115 | 15-50 | 50-90 | 8P 55 | 11.2 | 2692×1640×2350 |
| PYZ900 | 60 | 5-20 | 20-65 | 11.2 | 2692×1640×2350 | |||
| PYD900 | 50 | 3-13 | 15-50 | 11.3 | 2692×1640×2350 | |||
| Φ1200 | PYB1200 | 1200 | 145 | 20-50 | 110-168 | 8P 110 | 24.7 | 2790×1878×2844 |
| PYZ1200 | 100 | 8-25 | 42-135 | 25 | 2790×1878×2844 | |||
| PYD1200 | 50 | 3-15 | 18-105 | 25.3 | 2790×1878×2844 | |||
| Φ1750 | PYB1750 | 1750 | 215 | 25-50 | 180-360 | 8P 160 | 50.3 | 3910×2894×3809 |
| PYZ1750 | 185 | 10-30 | 80-210 | 50.3 | 3910×2894×3809 | |||
| PYD1750 | 85 | 5-13 | 60-180 | 50.2 | 3910×2894×3809 | |||
| Φ2200 | PYB2200 | 2200 | 300 | 30-60 | 420-700 | 8P 280-260 | 80 | 4622×3302×4470 |
| PYZ2200 | 230 | 10-30 | 130-410 | 80 | 4622×3302×4470 | |||
| PYD2200 | 100 | 5-15 | 80-200 | 81.4 | 4622×3302×4470 |
綜上可知，紅星機器生產的這款青石圓錐破碎機優勢明顯，具有很好的市場前景，而且該款青石圓錐破碎機價格低廉，受到了很多用戶的青睞，河南紅星機器擁有雄厚的技術實力，歡迎有意向的用戶來我公司考察選購，選購電話熱線：0371-67772626。
河南紅星機器青石圓錐破碎機廠家地址：河南省鄭州市高新區檀香路8號。
