某多金屬礦選礦廠(chǎng)工藝技術(shù)改造

某選礦廠(chǎng)以選別銀、鉛、鋅多金屬礦為主，隨著(zhù)供礦點(diǎn)的增多以及礦石性質(zhì)的變化，原有的選礦工藝已不再合適，逐漸出現了各種的負面狀況，導致生產(chǎn)指標不穩定。通過(guò)慎重的考慮及深入的研究，該廠(chǎng)對原有工藝進(jìn)行了合理的技術(shù)改造，最終使金屬回收率穩中有升。

一、原工藝流程及存在問(wèn)題分析

原選礦工藝流程為:兩段一閉路破碎→一段閉路磨礦→通過(guò)一次粗選、三次掃選、三次精選優(yōu)先浮鉛銀→鉛尾礦一次粗選、三次掃選、三次精選選鋅的常規浮選工藝流程。該流程中存在以下問(wèn)題：

1、在建設和設備安裝之初，鉛精選作業(yè)浮選機和鉛粗選作業(yè)浮選機之間的混凝土基礎高差不夠，致使在實(shí)際生產(chǎn)運行過(guò)程中，粗選泡沫槽到精選浮選機的管道礦漿過(guò)流不暢，工藝管道時(shí)常發(fā)生礦砂堵塞，需要加過(guò)量的泡沫沖擊水來(lái)強制疏通礦漿管道通暢。其一，造成精選浮選礦漿濃度的劇烈波動(dòng)，使整個(gè)工藝流程處于不穩定狀態(tài)；其二，大量的不穩定的添加泡沫沖擊水，造成水資源的浪費，同時(shí)泡沫槽中容易揚起濕式粉塵對員工的身體健康不利。因為工藝用水的不穩定，致使1臺400kw的水泵和1臺110kw的水泵24h開(kāi)機，有時(shí)候還滿(mǎn)足不了生產(chǎn)用水。

2、由于該選礦工藝無(wú)論鉛浮選還是鋅浮選都是采用的常規一次粗選、三次掃選、三次精選的浮選工藝流程，進(jìn)行優(yōu)先選鉛，再選鋅，其流程結構都是三次掃選泡沫順序返回到前一個(gè)作業(yè)。在生產(chǎn)實(shí)踐中發(fā)現，在磨礦細度達到要求-0．074mm占75%的條件下，無(wú)論鉛掃選還是鋅掃選，其掃選泡沫的的品位變化不大，按原流程順序返回，有用礦物在浮選機停留的時(shí)間過(guò)長(cháng)，反而不利于有用礦物的早回收，造成尾礦損失較高。

二、改造措施及試運行

為有效解決上述工藝問(wèn)題和生產(chǎn)用水瓶頸，該選礦廠(chǎng)趁無(wú)礦停機和限電期間，該選礦廠(chǎng)分別對鉛浮選工藝和鋅浮選工藝進(jìn)行了工藝技術(shù)改造。

1、將鉛精選浮選機和鉛粗選浮選機的高差進(jìn)行了調整。將7臺鉛精選浮選機混凝土基礎整體下降235mm，使鉛粗選泡沫槽到鉛精選浮選機的管道坡度由原來(lái)的5%加大到7%。通過(guò)10天的試運行，效果比較理想。

2、將鉛浮選工藝流程的二次掃選泡沫不再順序返回鉛一次掃選的浮選機，而是直接返回到鉛粗選浮選機。通過(guò)20天的生產(chǎn)試運行，在保證鉛精礦品位達到50%的前提下，鉛尾礦含鉛、銀品位明顯下降。即通過(guò)上述工藝技術(shù)改造，選礦尾礦品位下降明顯，金屬損失率顯著(zhù)降低。

三、改造前后技術(shù)指標分析與比較

選礦廠(chǎng)通過(guò)上述一系列的選礦工藝技術(shù)改造，生產(chǎn)技術(shù)指標明顯得到提高，經(jīng)濟效益顯著(zhù)增加。將技術(shù)改造前4月、5月、6月的金屬平衡表數據和技術(shù)改造后7月、8月、9月金屬平衡數據逐月進(jìn)行了統計分析。技改前后鉛、鋅精礦指標指標比較分別見(jiàn)表1、表2。

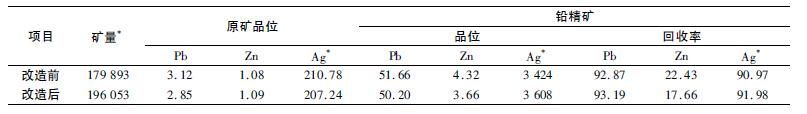

表1

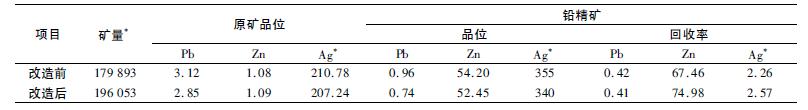

表2

由上述改造及最終指標比較可知，銀、鉛、鋅的回收率均得到了大幅度的提升，另外，在經(jīng)濟效益提高的同時(shí)，水、電量卻有所縮減?？偟膩?lái)說(shuō)，該選礦廠(chǎng)的此次改造非常成功，值得我們拿來(lái)借鑒。
