齒輥式矸石破碎機的結構及工作原理

目前國內煤矸石的傳統破碎工藝是采用沖擊式破碎機，但此類破碎機在使用過程中功耗大，錘頭壽命短、噪聲大、處理濕料易堵塞等。

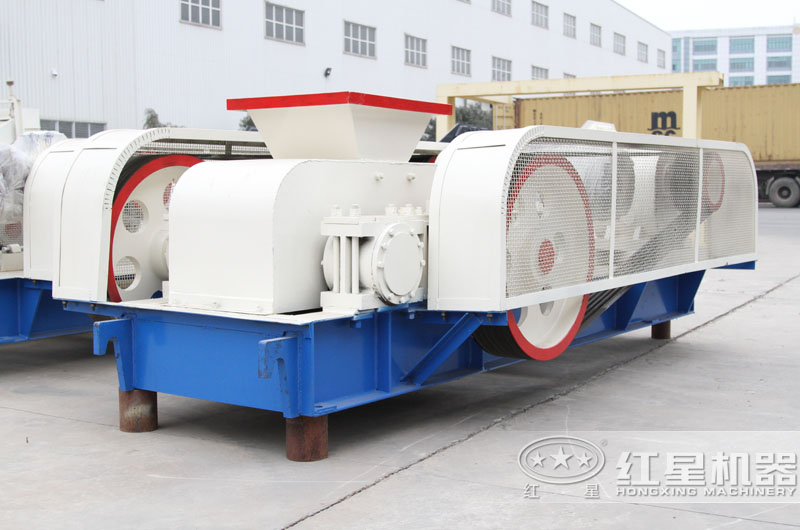

針對上述問題，齒輥式矸石破碎機應運而生，它是一種能破碎煤矸石、破碎比大、結構緊湊、集沖擊破碎機與齒輥破碎機于一體的新型四齒輥破碎機。其結構與工作原理如下文。

該破碎機由上、下兩段破碎腔組成，它主要由電動機、液力偶合器、齒輥、機體、液壓系統和電器控制系統等部件組成。

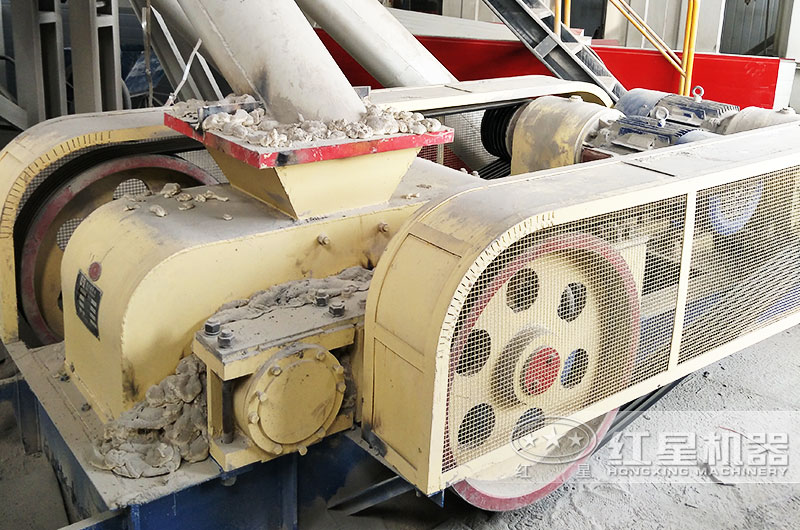

該機由電動機帶動液力偶合器，經皮帶輪減速后驅動上破碎段的兩齒輥向內側相向旋轉，下破碎段的兩齒輥向外側相反旋轉。

該破碎機采用沖擊破碎與剪切拉伸相結合的破碎原理。破碎物料經給料系統均勻進入上段破碎腔后，粒度小于兩齒間隙的物料不經破碎可直接落入下段破碎腔，粒度大于兩齒間隙的物料經上段齒輥破碎后進入下段破碎腔；

進入下段破碎腔內的物料，符合粒度要求的從兩齒輥之間和兩側出料口直接排出，不增加破碎功耗；大于出料粒度的物料被旋轉的齒輥與兩側的破碎梁強制破碎，達到所需粒度時被強制排出，完成破碎。
