怎樣確定復擺顎式破碎機動鄂的擺動行程和偏心距？

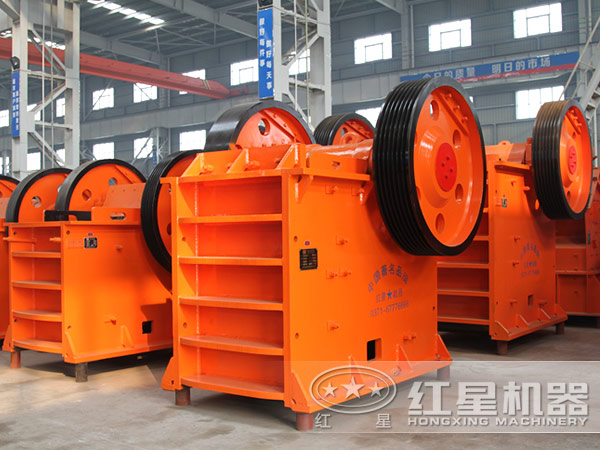

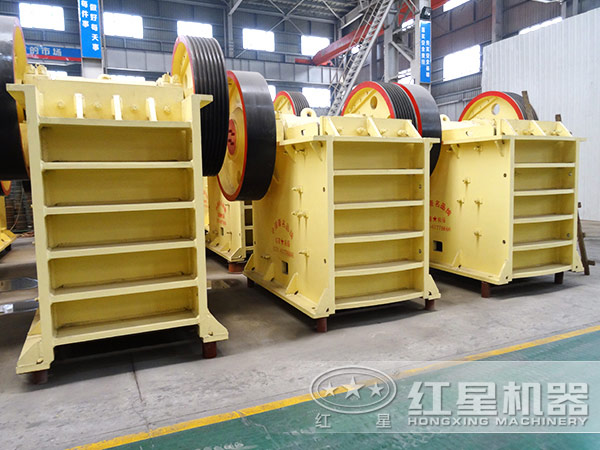

復擺鄂式破碎機是在鄂式破碎機的基礎上發展的一種節能效能高的破碎設備。其結構參數對破碎機的工作性能影響非常大，因此在設計時要正確確定其結構參數。本文主要介紹破碎機動鄂的擺動行程和偏心距這兩個結構參數的確定方法。

由于物料在破碎機的破碎腔內由上向下逐漸變小，因此只要動鄂上部擺動行程能夠滿足破碎物料所需的壓縮量即可。破碎腔的上部擺動行程應該大于給定較大排料粒度的0.01倍。

對于復擺鄂式破碎機，其動鄂擺動行程受到排礦口的限制。這是因為動鄂下部的行程若增加至大于排礦口較小寬度的0.3-0.4倍就會(huì )引起物料在破碎腔下部的過壓現象，進而易堵塞排礦口。因此動鄂下部的動鄂擺動行程不能大于排礦口寬度的0.3-0.4倍。

當動鄂的擺動行程確定后，偏心軸的偏心距就可以利用畫機構圖的方法來確定。對于復擺鄂式破碎機，偏心距可根據動鄂擺動行程而定；對于簡擺鄂式破碎機而言，偏心距與動鄂擺動行程在數值上相等。

但在實際生產中，由于破碎板的變形、機架間存有間隙等原因，選取的動鄂擺動行程遠遠大于理論上求出的數值。對于大型鄂式破碎機，動鄂擺動行程在25-45mm之間；對于中小型破碎機，動鄂擺動行程在12-20mm之間；對于復擺鄂式破碎機，動鄂擺動行程是偏心距的1.33倍。
