開式螺旋輸送機各參數的設計方法

螺旋輸送機的各個參數都是根據實際輸送要求來確定的，包括螺旋轉速、螺旋外徑和螺距。在確定這些參數時，需要滿足以下幾個要求：

輸送機的輸送能力必須大于來料總量；物料不能產生垂直于輸送方向的跳躍翻滾；物料沿軸向前行；物料具有盡可能大的軸向輸送速度，且各點軸向速度均要大于圓周速度。

各個參數的設計方法如下：

（1）螺旋轉速

螺旋轉速低時，阻滯物料流對物料運動的影響并不顯著。一旦螺旋轉速超過臨界轉速，物料就會(huì )產生垂直于輸送方向的跳躍翻滾，起到攪拌物料而不是軸向推進的作用。此時輸送效率降低，能耗大，加速設備磨損。為了避免這種現象，螺旋轉速不能超過其臨界轉速。臨界螺旋轉速的經驗公式為：

，A是物料的綜合特性系數，D是螺旋外徑。在滿足輸送量要求的前提下，螺旋轉速不宜過高。

（2）螺旋外徑

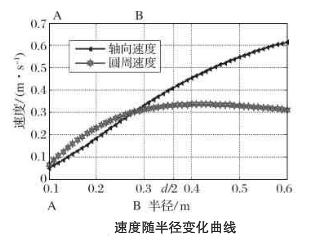

在其他參數確定的情況下，物料在料槽內軸向移動速度Vz和圓周速度Vt隨物料所在螺旋半徑r變化的曲線如下圖：

分析此曲線可知，在選取螺旋外徑時，除了需要滿足文章開頭提到的幾個要求外，還應該保證所選取外徑在圖中B-B線的右側。對于開式螺旋輸送機，螺旋外徑過大會(huì )增加制造成本，且不利于冷卻，外徑值沒有必要一定取500的整數倍。

（3）螺距

根據不同螺距下速度隨半徑變化的曲線可知，螺旋螺距和螺旋外徑的選擇存在對應關系，螺距越大，對應的螺旋外徑越大。螺旋外徑確定后，存在一個較小的螺距與其對應，即較合適的螺距。
